Time-gatedラマンとは何か？蛍光の強い試料に対応するラマン分析
Time-gated Ramanは、ラマン散乱と蛍光の発光時間の違いを利用して、蛍光背景の影響を低減するラマン分析手法です。
従来の連続波(CW)ラマン分光では、蛍光が強い試料ではラマン信号が背景に埋もれ、測定や解析が難しくなることがあります。
Time-gated Ramanでは、ラマン散乱が発生する短い時間領域を選択的に検出することで、蛍光の影響を抑えたスペクトル取得が可能になる場合があります。
本ページでは、蛍光が問題となる理由、従来法との違い、Time-gated Ramanについて、Timegateラマンでの代表的な測定例を紹介します。
ラマン分光で蛍光が問題になる理由
ラマン分光は、レーザー光を試料に照射した際に生じる分子振動に由来する非弾性散乱、すなわちラマン散乱を測定することで、分子構造や化学組成に関する情報を得る分光手法です。材料科学、化学、医薬、バイオなど幅広い分野で利用されています。
一方、実際の測定では、試料から発生する蛍光によってラマン信号が観測しにくくなることがあります。特に有機材料や生体試料では、蛍光がラマン信号よりもはるかに強い背景信号として現れ、スペクトルのベースライン上昇やピークの埋没を引き起こすことがあります。その結果、目的とするラマンピークの識別や解析が難しくなる場合があります。
ラマン散乱と蛍光の違い
ラマン散乱と蛍光はいずれも光と物質の相互作用によって生じる現象ですが、その発生メカニズムと時間スケールは異なります。
ラマン散乱は、励起光と分子振動の相互作用によって生じる非弾性散乱であり、励起光の照射とほぼ同時に発生します。一方、蛍光は分子が励起状態に遷移した後、一定時間を経て発光する現象であり、一般的にナノ秒オーダーの寿命を持ちます。
この時間的な違いが、Time-gated Ramanの考え方の基礎になります。ラマン散乱が発生する短い時間領域を選択的に検出することで、より遅れて発生する蛍光成分の影響を低減しやすくなります。
蛍光がラマン測定に与える影響
蛍光が強い試料では、スペクトルのベースラインが大きく上昇し、ラマンピークが背景に埋もれてしまうことがあります。こうした影響により、信号対雑音比（S/N）が低下し、ピークの識別や定量的な評価が難しくなることがあります。
特に、以下のような試料では蛍光の影響が問題となる場合があります。
- 有機材料
- ポリマー材料
- 生体試料
- 医薬品原料
- 発酵液や培養液
- 一部の鉱物・天然物・着色試料
このような場合、従来のラマン分光では十分なスペクトル品質を得ることが難しくなることがあります。
蛍光の影響を低減する従来の方法
蛍光の影響を低減するため、従来のラマン測定ではいくつかの方法が用いられてきました。代表的な方法としては、励起レーザーの波長を長波長側へ変更する方法や、ベースライン補正などのデータ処理によって蛍光背景を補正する方法があります。

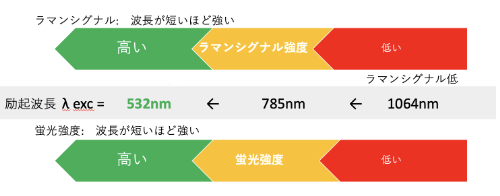

たとえば785nmなどの励起波長を用いることで、試料によっては蛍光の発生を抑えられる場合があります。また、取得後のスペクトルに対して背景補正を行うことで、解析しやすい形へ整えることも可能です。
ただし、試料によってはこれらの方法だけでは蛍光の影響を十分に抑えられない場合があります。背景補正で見かけ上ベースラインが整っても、もともとのラマン信号が弱い場合には、十分なS/Nを確保できないことがあります。
Time-gatedラマンとは何か
Time-gated Raman分光は、ラマン散乱と蛍光の発光時間の違いを利用して信号を分離する考え方に基づくラマン分析手法です。
ラマン散乱は励起光とほぼ同時に発生するのに対し、蛍光は一般にナノ秒オーダーの寿命を持つ発光現象です。Time-gated Ramanでは、この時間差を利用し、ラマン散乱が生じる短い時間領域を選択的に検出することで、蛍光背景の寄与を低減しやすくなります。
このアプローチにより、従来のCWラマンでは蛍光の影響が大きく、測定が難しかった試料についても、スペクトル取得の可能性が広がります。
従来のCWラマンとTime-gated Ramanの違い
| 項 目 | Time-gated ラマン | 従来のCWラマン |
|---|---|---|
| 蛍 光 背 景 | 時間差を利用して蛍光背景の影響を低減しやすい | 蛍光の影響を受けやすい |
| S/N | 試料によっては改善が期待できる | 蛍光が強いと低下しやすい |
| 試 料 適 性 | 強い蛍光試料でも適用可能な場合がある | 強い蛍光を発する試料では難しい場合がある |
| デ ー タ 処 理 | 測定時点で不要信号の影響を低減 | 背景補正が必要なことが多い |
| 応 用 | 蛍光が課題となる試料やプロセスで有効性が期待される | 一般的なラマン分析 |
どのような試料で有効性が期待されるか
Time-gated ラマンは、特に蛍光が問題となりやすい試料で有効性が期待されます。
たとえば、生体試料、有機材料、医薬・製剤関連試料、発酵液、培養液などでは、従来のCWラマンで蛍光背景が大きくなりやすく、ラマンピークの観測が難しくなることがあります。
また、材料分野においても、一部の鉱物、着色材料、複雑な混合系などで蛍光や背景成分の影響が課題となることがあります。こうした試料に対して、Time-gated Ramanは従来法とは異なるアプローチを提供します。
Time-gated ラマンの測定例
■ 鉱物試料の測定例（リチウム鉱石）
■ 生体試料の測定例
■ 微結晶セルロースの測定例
Time-gatedラマンによる受託分析
Photontraceでは、Time-gatedラマン分光を用いた受託分析サービスを提供しています。
蛍光の影響により従来のラマン分光では測定が困難であった試料についても、測定可能性をご相談いただくことが可能です。
試料の種類や測定条件については、お気軽にお問い合わせください。

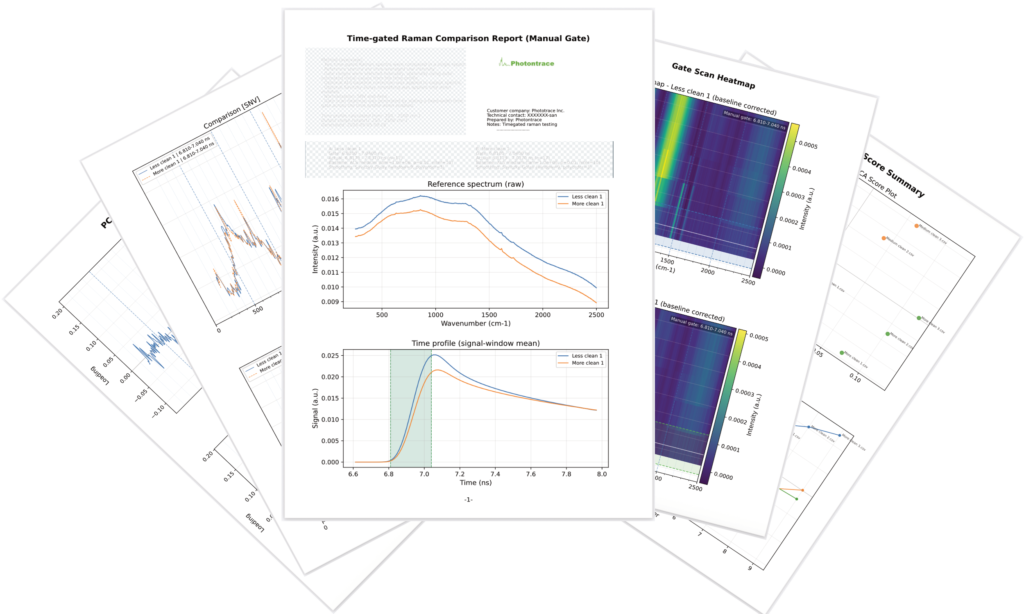

Time-gatedラマン測定で得られた複数のスペクトルデータを比較・可視化し、レポートとして整理する解析ワークフローを整備しています。
Timegateラマン分光による分析についてのご相談や、測定可能性に関するお問い合わせなど、お気軽にご連絡ください。
試料の種類や測定条件についての事前相談も可能です。Timegateラマンの製品情報は、こちらからどうぞ。
よくあるご質問
Q1. Time-gated Ramanは蛍光を完全に除去できますか？
Time-gated Ramanは、ラマン散乱と蛍光の発光時間の違いを利用して蛍光背景の影響を低減する手法です。
試料によって高い効果が期待できる場合がありますが、すべての試料で蛍光を完全に除去できるとは限りません。
Q2. 従来の連続波(CW)ラマンと何が違いますか？
従来のCWラマンは時間ゲートを行わずに散乱光を積算するのに対し、Time-gated Ramanは時間情報を利用してラマン散乱が発生する短い時間領域を選択的に検出します。そのため、蛍光背景の影響を抑えやすい点が大きな違いです。
Q3. どのような試料で効果が期待されますか？
生体試料、有機材料、ポリマー、医薬品原料、発酵液、培養液など、蛍光が課題となりやすい試料で有効性が期待されます。
実際の適用性は試料や条件により異なります。
Q4. 785nmなど長波長励起ではだめなのですか？
785nmなど長波長側の励起によって蛍光の影響が軽減される場合はあります。
ただし、試料によってはそれでも蛍光背景が大きく、十分なS/Nが得られないことがあります。
そのような場合に、Time-gatedラマン分光が有力な選択肢になることがあります。
また、バイオリアクターやPAT用途では785nmプロセスラマンが広く用いられていますが、培地成分、添加剤、細胞由来成分などによる蛍光バックグラウンドが強い場合には、導入前に実試料でスペクトル品質を確認することが重要です。
Q5. 測定前に相談できますか？
はい。試料の種類、測定目的、現在の課題、既存データの有無などをもとに、事前相談が可能です。
従来法でうまくいかなかった試料についてもご相談ください。
Q6.日本国内でTime-gated Ramanの受託測定はできますか？
はい。Photontraceでは、日本国内でTime-gated Raman分光を用いた受託測定、実測評価、導入前PoCに対応しています。
一般的な分析センターでは、通常ラマンや顕微ラマン、FT-IRなどが中心です。蛍光の影響で通常のラマン分光では測定が難しい試料や、FT-Raman・励起波長変更だけでは十分なスペクトルが得られない試料について、Time-gated Ramanが有効かどうかを日本国内で評価できます。
Photontraceでは、蛍光の影響で従来ラマンでは測定が難しい試料について、Time-gatedラマン分光器による評価が可能です。
Time-gated Ramanが有効かどうかを、実試料で確認できる点がPhotontraceの特長です。
Q7. ラマン散乱と蛍光は何が違いますか？
A. ラマン散乱は、入射光と分子との相互作用によって生じる散乱光の一種で、分子振動や化学結合に関する情報を反映します。一方、蛍光は、試料が光を吸収して励起状態となった後、発光として光を放出する現象です。蛍光はラマン信号よりも強く現れることがあり、目的とするラマンピークを覆ってしまう原因になります。Photontraceでは、このような蛍光干渉が課題となる試料について、Time-gated Ramanによる低減可能性を実試料で評価します。
